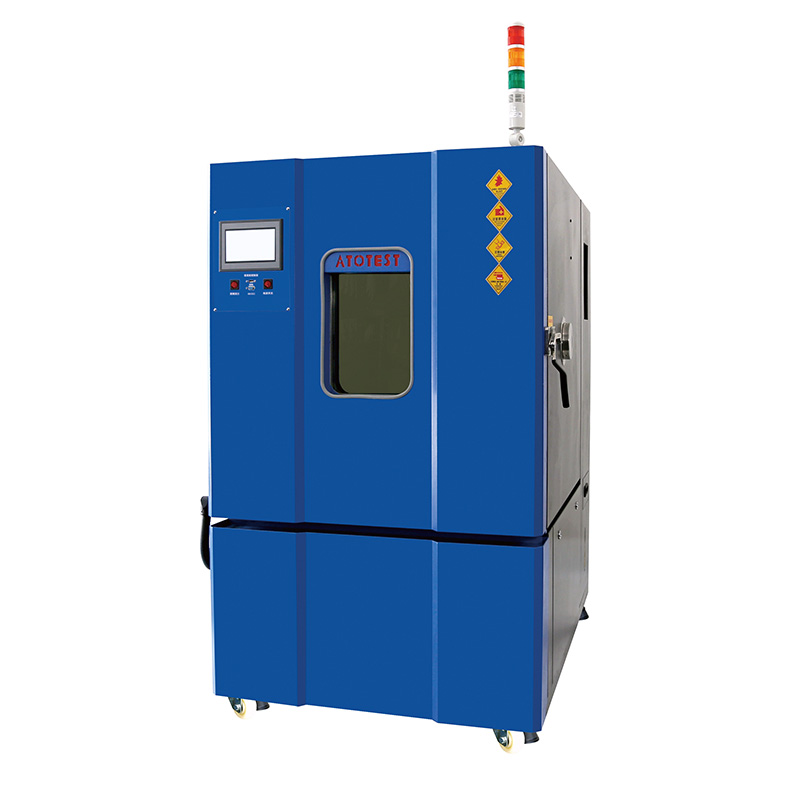

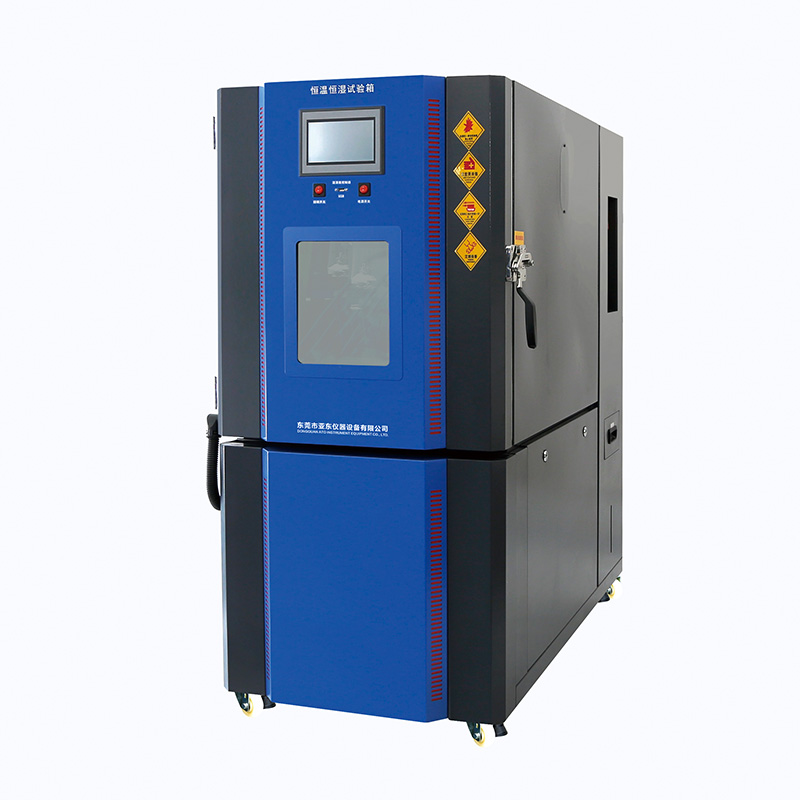

恒溫恒濕試驗箱Constant temperature and humidity test chamber
設備用途:
恒溫恒濕試驗箱也稱恒溫濕熱交變?cè)囼?yàn)箱，目的是仿真產品在氣候環境溫濕組合條件下(高低溫操作&儲存、溫度循環、高溫高濕、低溫低濕、結露試驗...等)，檢測產品本身的適應能力與特性是否改變。需符合國際性規范之要求(IEC、JIS、GB、MIL…)以達到國際間量測程序一致性(含測試步驟、條件、方法) ，適合電子、電器、手機、通訊、儀表、車輛、塑膠制品、金屬、食品、化學、建材、醫療、航天、科研、院校等品質檢測研究之用。
設備特點:
◆ 同容積在承受較大存放區域和負載發熱量
◆ 采用美國新型PWM冷媒控制技術實現低溫節能運行
◆ 防止測試品不結露控制條件
◆ 通信配置RS232接口和USB儲存下載功能
◆ 機臺多重報警監測，配置無線遠程報警功能
◆ 最安全的水路系統和再生用水環循系統
◆ 濕度效應可以達到15℃/5%RH效能，除濕速度快
◆ 防止靜電降耗能力強，達到同行業中性能最佳狀態
制冷優點
傳統設備低溫控制方式：制冷壓縮機啟停控制溫度（溫度波動大、嚴重影響壓縮機壽命，已淘汰的技術）制冷壓縮機恒定運行+加熱PID控制（導致制冷量與加熱相抵消實現溫度動態平衡，浪費了大量的電能）新型PWM冷控制技術實現低溫節能運行：低溫工作狀態，加熱器不參與工作，通過PWM技術控制調節制冷機組制冷劑流量和流向，對制冷管道、冷旁通管道、熱旁通管道三向流量調節，實現對工作室溫度的自動恒定。此方式在低溫工況下，可實現降低40%的能耗。
該技術基于美國Sporlan公司定制型號的PWM控制閥：
◆ 由于該技術通過電磁閥的頻繁動作實現對各管道流量的調節，標準電磁閥不能適應，會在很短時間出現金屬疲勞損壞，目前支持該技術的高性能閥門只有美國Sporlan公司生產的XM系列產品（該產品無法從正常渠道進口），下圖為電磁閥的區別。
應用標準:
執行與滿足標準
1.GB/T10589-1989低溫試驗箱技術條件；
2.GB/T10586-1989濕熱試驗箱技術條件；
3.GB/T10592-1989高低溫試驗箱技術條件；
4.GB2423.1-89低溫試驗Aa，Ab ；
5.GB2423.3-93（IEC68-2-3）恒定濕熱試驗Ca；
6.MIL-STD810D方法502.2；
7.GB/T2423.4-93（MIL-STD810）方法507.2程序3；
8.GJB150.9-8 濕熱試驗；
9.GB2423.34-86、MIL-STD883C方法1004.2溫濕度組合循環試驗。
10.IEC68-2-1 試驗A
11.IEC68-2-2 試驗B 高低溫交變
12.IEC68-2-14 試驗N
恒溫恒濕試驗箱規格表
Model型號 | ATH-150 | ATH-225 | ATH-408 | ATH-800 | ATH-1000 |
內箱尺寸Internal Dim. W×H×D(mm) | 500×600×500 | 500×750×600 | 800×850×600 | 1000×1000×800 | 1000×1000×1000 |
外箱尺寸External Dim. W×H×D(mm) | 750×1500×1350 | 750×1650×1450 | 1050×1750×1450 | 1250×1900×1650 | 1250×1900×1850 |
溫濕度范圍 *Temp.＆Relative Hnmi.Range | 0℃、-20℃、-40℃、-60℃、-70℃ ～+100℃、（+150℃） 20% ～ 98% |
Performance 性能 | 溫濕度波動度Temp.＆Humi.Constancy | ±0.2℃（CP）；±2.5%RH（CP） |
溫濕度均勻度Temp.＆Humi.Uniformity | ±0.5℃； ±4%RH |
解析精度 Indication Resolution | ±0.01℃； ±0.01%RH |
升溫Heat-up 時間Time(20℃～HT) | ℃ | 100 150 | 100 150 | 100 150 | 100 150 | 100 150 |
min | 30 40 | 30 40 | 30 40 | 30 40 | 30 40 |
降溫Pull-down 時間Time(20℃～HT) | ℃ | 0 -20 -40 -60 -70 | 0 -20 -40 -60 -70 | 0 -20 -40 -60 -70 | 0 -20 -40 -60 -70 | 0 -20 -40 -60 -70 |
min | 25 40 50 80 90 | 25 40 50 80 90 | 25 40 50 80 90 | 25 40 50 80 90 | 25 40 50 80 90 |
Material 材料 | 外箱材質Exterior | 不銹鋼板+粉沫涂層 Stainless steel piate+Powder Coated |
內箱材質Interior | SUS#304不銹鋼板SUS#304 stainless steel piate |
隔熱材質Insulation | 聚氨酯PU保溫PU＆Fiberglass wool |
Systems 系統 | 循環系統Circulation | 風力循環Siroco fan |
加熱系統Heating | SUS#304不銹鋼高速加熱器 SUS#304 stainless steel high-speed heater |
加濕系統Humidifying | 電熱蒸氣加濕Surface evaporating system |
制冷系統Cooling | 密閉型壓縮機+鰭片式蒸發器+風冷冷凝器 Airtight compressor+vaporator fins+air-cooling condenser |
除溫系統Dehumiditying | 臨界點冷卻除濕方式 ADP Critical dewpoint cooling/dehumidifying method |
控制系統Controller | 數字電子指標+ s.s.r.和自動計算能力 Digital electronic indicators+S.S.R.with PID automatic calculation capabilty |
附件Other Components | 真空玻璃觀察窗 Vacuum glass inspection window 測試孔（￠50毫米）Cable port(￠50mm) 控制狀態指示燈Control status indicator lights 室內燈Chamber lamp 實驗分離架（可自由調節控制）Experiment separation shelves (freely adjustable 2pcs) |
保護裝置Savety Devices | 防過熱斷路器 Overheating prevention circuit-breaker 壓縮機過載保護Compressor overload protection
過載保護控制系統Control system overload protection 故障指示燈Breakdown indicator light 加濕系統空焚保護Humidifying system overheading drying out prevention |
電力Power Source[K.W.] | AC 1￠220V | AC 3￠380V 60/50Hz |
3.0 4.0 6.0 6.0 6.0 | 3.5 5.5 6.5 8.0 8.5 | 4.5 6.0 7.5 9.5 9.5 | 5.5 9 10 10.5 10.5 | 6 10 11 11.5 11.5 |
備注:可根據客戶要求進行訂制,滿足客戶要求.
